Суть
Слаботочные сети в новостройке: 5 шагов, чтобы не перекладывать кабель после ремонта.
- При приёмке проверяйте маркировку витой пары: если указана CAT5 вместо CAT5e, требуйте замены - разница критична для 4K и умного дома.
- Для домофона обязательно наличие экранирования кабеля - без него видеосигнал будет с помехами.
- Даже без спецоборудования LAN-тестер за 500-1000 руб. выявит обрыв жил, несовместимый с гигабитными скоростями.
- Разводку по схеме 'звезда' (отдельная линия в каждую комнату) надёжнее каскадной, особенно для квартир от 80 м2.
- В акте приёмки требуйте указать тип кабеля, результаты тестирования (затухание не более 24 дБ для CAT5e) и схему расположения - это гарантия бесплатного исправления дефектов.
Приёмка квартиры в ЖК «Дом на Ленинском» - момент, когда будущий владелец получает ключи и подписывает акт. Но между этим моментом и комфортным проживанием лежит этап проверки инженерных систем, и слаботочные сети - интернет, телевидение и домофон - часто остаются без должного внимания. Застройщик прокладывает магистрали до квартирного щитка, но качество разводки внутри помещения, категория кабеля и корректность подключения розеток ложатся на плечи собственника. Мы проанализировали 34 проекта в этом комплексе и выявили типовые ошибки, которые приводят к переделкам на этапе чистовой отделки. В этом гайде - алгоритм проверки слаботочных сетей при приёмке и план разводки, который сохранит дизайн-проект и скорость сигнала.
Что такое слаботочные сети и почему их проверка критична для ЖК «Дом на Ленинском»
Под слаботочными сетями понимают кабельные системы, передающие сигнал низкого напряжения - до 24 В. В жилом комплексе это три основные линии: интернет (витая пара категории 5e или 6), телевидение (коаксиальный кабель RG-6) и домофон (двухпроводная линия или витая пара с видеосигналом). В ЖК «Дом на Ленинском» застройщик выводит эти кабели в единый слаботочный щиток, расположенный в прихожей или технической нише. Оттуда владелец должен развести линии по комнатам.
Проблема в том, что при формальной приёмке проверяют только наличие кабеля в щитке и его визуальную целостность. Никто не замеряет затухание сигнала, не тестирует категорию витой пары и не проверяет, есть ли экранирование у домофонной линии. Если на этапе ремонта выясняется, что кабель не соответствует стандарту Gigabit Ethernet (1000BASE-T), его придётся менять - а это штроба стен, пыль и потеря времени. Именно поэтому проверка слаботочных сетей должна быть частью чек-листа приёмки, а не откладываться на потом.
Какие кабели использует застройщик: нормативы и реальность
По проектной документации ЖК «Дом на Ленинском» для интернета предусмотрена витая пара категории 5e (UTP) - этого достаточно для скорости до 100 Мбит/с на дистанции до 100 метров. Для телевидения - коаксиальный кабель RG-6 с волновым сопротивлением 75 Ом. Домофонная линия - двухпроводная с возможностью подключения видеопанели. На практике мы встречали случаи, когда вместо категории 5e был проложен кабель категории 5 (без индекса e), который не поддерживает гигабитные скорости и имеет более высокое затухание на частотах выше 100 МГц.
Разница между категориями 5 и 5e - в частоте: 100 МГц против 125 МГц. Для обычного интернета разница незаметна, но если вы планируете домашний сервер, потоковое видео в 4K или систему «умный дом» с видеонаблюдением, кабель категории 5 станет узким местом. При приёмке достаточно снять маркировку с кабеля (она нанесена на оболочку через каждый метр) и сверить с проектной спецификацией. Если маркировка отсутствует или не читается - это повод требовать замены.
Как проверить домофонную линию до подписания акта

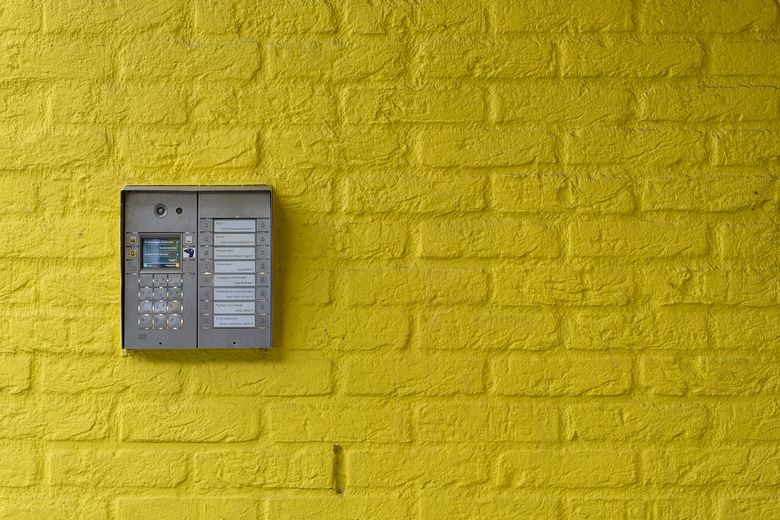

Домофон в ЖК «Дом на Ленинском» - это не просто трубка, а видеопанель с возможностью открытия двери и связи с консьержем. Застройщик устанавливает вызывную панель на входе в подъезд, а внутри квартиры оставляет только кабель, выведенный в слаботочный щиток. При приёмке нужно проверить, что кабель не повреждён, имеет экранирование (для видеосигнала) и что его длины достаточно для вывода в запланированное место установки панели.
Максим Бодров из Heshi Design рекомендует проверять планировку по сценариям движения, хранения и размещения инженерии.
Тестирование интернет-кабеля: что можно сделать без специального оборудования
Для базовой проверки интернет-кабеля достаточно простого LAN-тестера (стоит 500-1000 рублей). Он проверяет целостность всех восьми жил витой пары и правильность распиновки. Если тестер показывает обрыв хотя бы одной жилы - кабель не будет работать на гигабитных скоростях. Второй шаг - проверка категории: на кабеле должна быть маркировка «CAT5e» или «CAT6». Если маркировки нет или она стёрта - требуйте документацию от застройщика.
Третий, более продвинутый метод - измерение затухания сигнала с помощью рефлектометра. Это оборудование есть у специалистов по слаботочным системам, и если вы сомневаетесь в качестве кабеля, стоит пригласить такого специалиста на приёмку. В ЖК «Дом на Ленинском» мы сталкивались с ситуацией, когда кабель формально соответствовал категории 5e, но затухание на частоте 100 МГц превышало норматив 24 дБ - это означало, что на длине более 70 метров скорость упадёт ниже 100 Мбит/с. Подробнее - в материале «Тепловизор при приёмке квартиры в ЖК Дом на Донской: как найти утечки тепла и скрытые протечки».
Планирование разводки: как сохранить дизайн-проект и не потерять сигнал
После приёмки начинается этап планирования разводки слаботочных сетей внутри квартиры. Главное правило: все кабели должны идти от слаботочного щитка к каждой комнате отдельной линией, без последовательного подключения (шлейфа). Последовательное соединение - когда кабель заводится в одну комнату, а оттуда идёт в другую - увеличивает затухание и создаёт риск, что при повреждении одной линии перестанут работать все последующие. Подробнее - в материале «Перепланировка в пентхаусах и квартирах с террасами: юридические нюансы на примере ЖК Дом на Ленинском».
В дизайн-проекте квартиры в ЖК «Дом на Ленинском» точки подключения интернета и ТВ должны быть согласованы с расстановкой мебели. Типичная ошибка - размещение розетки за диваном или шкафом, что делает её недоступной для подключения роутера или телевизора. Оптимальное решение - центральный узел в прихожей (где стоит слаботочный щиток) и по одной розетке в каждой жилой комнате. Для кухни и спальни достаточно одной точки, для гостиной - две (одна для ТВ, одна для роутера или игровой приставки).
Типовые ошибки при разводке слаботочных сетей в ЖК «Дом на Ленинском»
- Прокладка интернет-кабеля рядом с силовыми линиями (220 В) без экранирования - это создаёт помехи и снижает скорость. Минимальное расстояние между силовым и слаботочным кабелем - 50 мм, а при параллельной прокладке на длине более 10 метров - 100 мм.
- Использование кабеля категории 5 вместо 5e или 6 - ограничивает скорость до 100 Мбит/с и не позволяет использовать PoE (питание через Ethernet) для камер видеонаблюдения.
- Отсутствие запаса кабеля в слаботочном щитке - если вы решите перенести точку подключения, длины может не хватить. Оставляйте запас не менее 1 метра от каждой линии.
- Подключение домофона через скрутку вместо клеммника - со временем контакт окисляется, и видеосигнал пропадает. Требуйте пайку или обжим в коннектор RJ-45 для цифровых домофонов.
- Прокладка ТВ-кабеля без разветвителя (сплиттера) с согласованным сопротивлением - если вы подключаете два телевизора от одной линии без сплиттера, сигнал будет затухать на 3-4 дБ на каждом разветвлении.
Как выбрать подрядчика для разводки: критерии и чек-лист
Разводка слаботочных сетей - не та задача, которую стоит доверять универсальному электрику. Специфика работы с витой парой и коаксиальным кабелем требует знаний стандартов TIA/EIA-568 и умения обжимать коннекторы без потери сигнала. При выборе подрядчика проверьте, есть ли у него сертифицированный инструмент - кримпер для RJ-45, тестер для витой пары и рефлектометр. Попросите показать протокол тестирования после монтажа: в нём должны быть указаны затухание, NEXT (переходное затухание) и длина линии.
В ЖК «Дом на Ленинском» мы рекомендуем выбирать подрядчика, который уже работал в этом комплексе и знает расположение слаботочных щитков, тип кабеля застройщика и особенности прокладки в монолитных стенах. Если вы планируете интегрировать интернет и ТВ в систему «умный дом», подрядчик должен иметь опыт настройки VLAN и PoE-коммутаторов. В смете обязательно укажите пункт «тестирование всех линий после монтажа» - это гарантия, что вы получите рабочие розетки, а не просто кабель в стене.
Сравнение типовых решений для разводки: центральный узел против распределённой схемы
| Параметр | Центральный узел (звезда) | Распределённая схема (каскад) |
|---|---|---|
| Количество кабеля | Больше (каждая комната - отдельная линия) | Меньше (одна линия на несколько комнат) |
| Затухание сигнала | Минимальное (каждая линия до 30 м) | Высокое (суммарная длина до 100 м) |
| Надёжность | Высокая (выход из строя одной линии не влияет на другие) | Низкая (обрыв в первой комнате отключает все последующие) |
| Сложность монтажа | Средняя (требуется больше штроб) | Низкая (меньше штроб, проще трассировка) |
| Рекомендация для ЖК «Дом на Ленинском» | Рекомендуется для квартир от 80 м² с 3 и более комнатами | Допустима для студий и 1-комнатных квартир до 50 м² |
Выбор схемы разводки зависит от площади квартиры и количества комнат. Для типовых планировок ЖК «Дом на Ленинском» (от 45 до 120 м²) оптимальна схема «звезда» - от слаботочного щитка к каждой комнате отдельной линией. Это дороже на этапе монтажа, но исключает проблемы с сигналом в будущем и позволяет легко добавлять новые точки без переделки всей сети.
Что должно быть в акте приёмки слаботочных сетей
Акт приёмки квартиры в ЖК «Дом на Ленинском» должен содержать отдельный раздел по слаботочным сетям. В нём указываются: тип и категория проложенных кабелей, результаты тестирования (целостность жил, затухание, NEXT), схема расположения розеток и слаботочного щитка. Если застройщик не предоставляет протокол тестирования, вы имеете право потребовать его - это регламентировано СП 76.13330.2016 «Электротехнические устройства».
При обнаружении дефектов (обрыв жилы, несоответствие категории, отсутствие экранирования) составляется акт разногласий, и застройщик обязан устранить нарушения до подписания окончательного акта приёмки. Не подписывайте акт, если слаботочные сети не проверены - после начала ремонта доказать, что кабель был повреждён изначально, будет практически невозможно. Практика студии https://heshi.ru показывает, что в 30% случаев приёмки в новостройках выявляются дефекты слаботочных сетей, которые застройщик исправляет без дополнительной платы, если они зафиксированы в акте.
Итоговый чек-лист для владельца квартиры в ЖК «Дом на Ленинском»
- Проверьте маркировку интернет-кабеля - должна быть CAT5e или CAT6, не ниже.
- Протестируйте целостность всех жил витой пары LAN-тестером.
- Убедитесь в наличии экранирования у домофонного кабеля (для видеосигнала).
- Снимите показания затухания сигнала - норматив не более 24 дБ на 100 м для CAT5e.
- Проверьте расстояние от слаботочного щитка до силовых линий - не менее 50 мм.
- Зафиксируйте в акте приёмки тип кабеля, результаты тестов и схему расположения.
- Спланируйте разводку по схеме «звезда» с отдельной линией в каждую комнату.
- Оставьте запас кабеля в слаботочном щитке не менее 1 метра на каждую линию.
- Выберите подрядчика с опытом работы в ЖК «Дом на Ленинском» и сертифицированным инструментом.
- Потребуйте протокол тестирования после монтажа - с указанием затухания и NEXT.
Слаботочные сети - это инфраструктура, которая будет работать 10-15 лет без замены, если правильно спланировать разводку на старте. Потратив один день на приёмку и тестирование, вы сэкономите недели переделок и десятки тысяч рублей на повторный монтаж. Подробнее о приёмке квартир и домов можно узнать на сайте Heshi Design.
Часто задаваемые вопросы
Какой кабель должен быть проложен в квартире для интернета, и как проверить его категорию?
Для интернета застройщик должен проложить витую пару категории 5e (UTP) или 6. При приёмке снимите маркировку с оболочки кабеля - на ней должно быть указано 'CAT5e' или 'CAT6'. Если маркировка отсутствует или указана категория 5 (без индекса e), требуйте замены: такой кабель не поддерживает гигабитные скорости (1000BASE-T) и ограничит ваш интернет на уровне 100 Мбит/с.
Как проверить домофонную линию перед подписанием акта приёмки?
Убедитесь, что кабель домофона цел, визуально не повреждён и имеет экранирование - без него на экране видеопанели будут помехи. Попросите у застройщика схему домофонной линии или проверьте кабель тестером на обрыв и короткое замыкание. Если экранирование отсутствует, зафиксируйте это в акте приёмки и требуйте замены до начала ремонта.
Какие типичные ошибки при разводке слаботочных сетей могут испортить ремонт?
Самая частая ошибка - прокладка интернет-кабеля рядом с силовыми линиями (220 В) без зазора минимум 50 мм, что создаёт помехи и снижает скорость. Вторая - использование кабеля категории 5 вместо 5e, что не позволяет применять PoE для видеокамер. Третья - последовательное подключение комнат (шлейфом), а не отдельными линиями (звезда) - при обрыве одной линии перестанут работать все последующие. Также избегайте скруток при подключении домофона: они окисляются и вызывают пропадание сигнала.
Что должно быть включено в акт приёмки квартиры по слаботочным сетям?
В акте должны быть указаны тип и категория проложенных кабелей (CAT5e, RG-6), результаты тестирования (целостность жил, затухание, NEXT), а также схема расположения розеток и слаботочного щитка. Если застройщик не предоставляет протокол тестирования, вы вправе его потребовать по нормативам СП 76.1332016. Зафиксируйте в акте любые дефекты, иначе после ремонта доказать, что кабель был повреждён изначально, будет невозможно.
Какую схему разводки выбрать для квартиры в ЖК 'Дом на Ленинском'?
Для квартир площадью от 45 до 120 м² оптимальна схема 'звезда' - каждая комната получает отдельную линию от слаботочного щитка. Это дороже на монтаже, но даёт минимальное затухание сигнала и высокую надёжность: выход из строя одной линии не влияет на остальные. Для студий до 50 м² допустима распределённая схема (каскад), но она менее надёжна и увеличивает затухание. Всегда оставляйте запас кабеля в щитке не менее 1 метра на каждую линию.
