Суть
Подвод коммуникаций к острову с мойкой и варочной панелью в коттедже обойдется в 180-350 тыс. руб. Ключевое условие - заложить все трассы до чистовой отделки, включая отдельную линию для плиты, уклон канализации 2-3 см/м и вентиляцию с отводом через кровлю, иначе через год придется вскрывать пол
- Бюджет на инженерную часть острова в коттедже уровня «Княжье Озеро» - от 180 до 350 тыс. руб., без учета самого острова и техники.
- Для канализации используйте трубу 50 мм с уклоном 2-3 см/м и ревизией; при удалении от стояка более 3 м - диаметр 110 мм.
- Варочная панель требует отдельной линии от щитка: кабель 6 мм² для электроплиты, 4 мм² для индукционной до 7 кВт, автомат 32-40А и УЗО на 30 мА.
- Оптимальная вентиляция - отвод через кровлю (эффективность 95-100%), а не рециркуляция, которая оставляет запахи и жир на отделке.
- При приемке проверьте опрессовку водопровода (8-10 атм, падение не более 0,2), пролив канализации и перекос фаз - до 30% ошибок монтажа выявляются именно тестом на перекос.
Остров с мойкой и варочной панелью - самый желанный и одновременно самый капризный элемент премиальной кухни. В коттедже в КП «Княжье Озеро» он превращается в инженерный вызов: подвести воду, канализацию, электрику и вентиляцию нужно так, чтобы через год не пришлось вскрывать пол и менять фасады. В этой статье разбираем, как спроектировать и смонтировать «начинку» острова до чистовой отделки, опираясь на нормативы, практику приёмки и реальные ошибки владельцев домов.

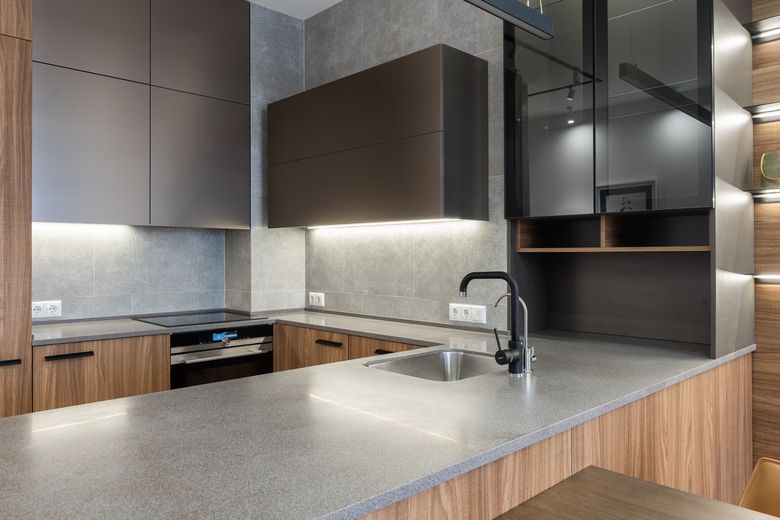

Какие коммуникации нужны для острова с мойкой и плитой?
Полный набор для «рабочего» острова включает четыре независимые системы: холодное и горячее водоснабжение, канализацию, электрику 220В с отдельной линией на варочную панель и вентиляцию. В домах КП «Княжье Озеро» часто добавляется пятая - слаботочная сеть для розеток USB и управления подсветкой.
Ключевая особенность коттеджа - в отличие от квартиры, у вас есть технический этаж или подвал, где можно развести трубы без штробления несущих конструкций. Но это же создаёт соблазн «протянуть как-нибудь», что потом аукается при замене насоса или прочистке канализации. DALI - протокол управления освещением, который часто закладывают в остров для сценарного света, требует отдельной витой пары, и об этом забывают на этапе черновой проводки.

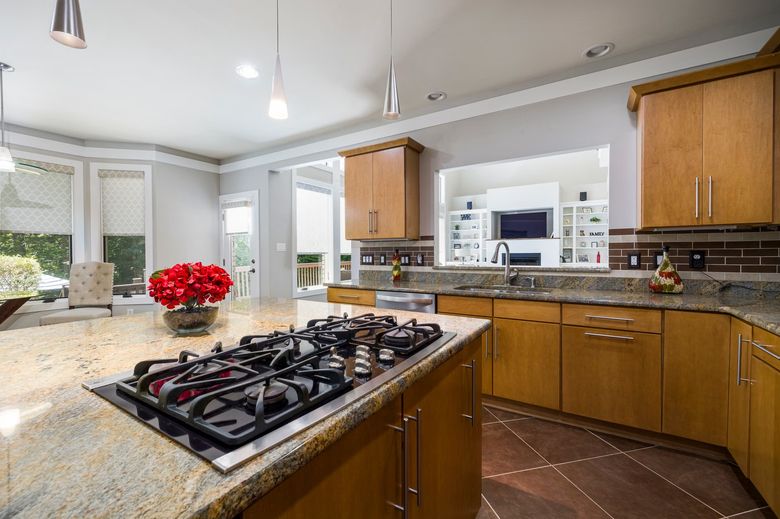

Сколько стоит подвести коммуникации к острову в коттедже?
Бюджет на инженерную часть острова в доме уровня «Княжье Озеро» составляет от 180 до 350 тысяч рублей - это работы и материалы для водоснабжения, канализации, электрики и вентиляции без учёта стоимости самого острова и техники. Точная цифра зависит от расстояния до стояков, материала труб и необходимости бурить фундамент для вентиляционного канала.
Разница в цене определяется тремя факторами: длиной трасс, типом вентиляции (рециркуляционная дешевле, но проигрывает по эффективности) и качеством запорной арматуры. На премиальном объекте экономия на кранах и фитингах - ложная: замена вскрытого пола обойдётся дороже, чем хорошая латунь с первого раза.

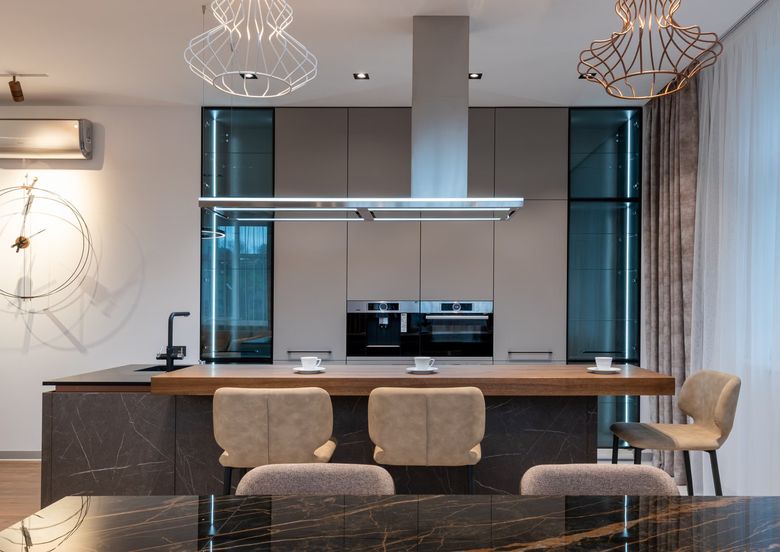

Водоснабжение и канализация: трассы, уклоны, ревизии
Для мойки на острове нужно подвести две трубы - ГВС и ХВС, диаметром 16-20 мм для полипропилена или 16 мм для сшитого полиэтилена. Трассы прокладываются в стяжке пола или в техническом подполье с обязательным утеплением, если есть риск промерзания. В «Княжьем Озере» дома с постоянным проживанием, но сезонные колебания температуры в подвале - частая причина разморозки.
Канализация - самый ответственный узел. Труба диаметром 50 мм, уклон 2-3 см на метр, и обязательная ревизия (лючок для прочистки) в доступном месте. Если остров стоит дальше 3 метров от стояка - увеличивайте диаметр до 110 мм, иначе засоры неизбежны. Важный нюанс: соединение «стиральная машина + мойка» на острове требует отдельного вывода под каждый прибор, а не тройника в одной точке.

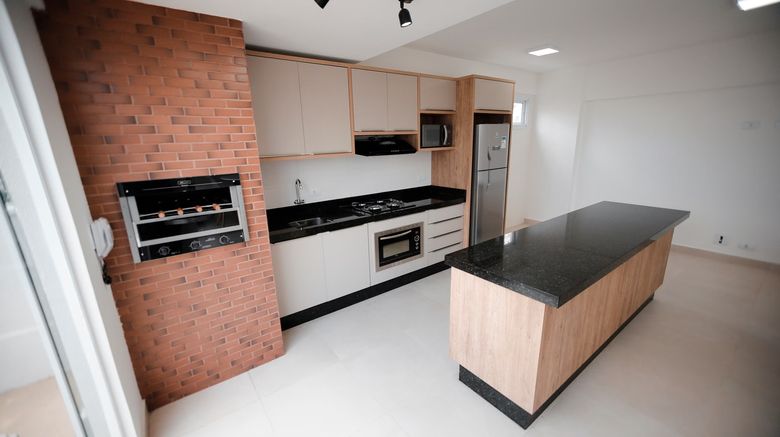

Электрика: отдельная линия, УЗО и защита от протечек
Варочная панель на острове - это отдельная линия от щитка, сечение кабеля 6 мм² для электроплиты или 4 мм² для индукционной с суммарной мощностью до 7 кВт. Автомат - 32А или 40А, плюс обязательное УЗО на 30 мА. Розетки для мелкой техники - на отдельной группе, с защитой от брызг IP44, если они в зоне мойки.
В домах «Княжье Озеро» с газовым отоплением часто забывают про одну деталь: для газовой варочной панели нужен не только шланг, но и сертифицированный кран с термозапорным клапаном. Электрика для вытяжки - отдельная линия 2,5 мм², даже если вы планируете рециркуляционную модель: встроенный угольный фильтр не отменяет потребности в розетке.
Вентиляция: рециркуляция или отвод в магистраль?
Главный вопрос для острова с варочной панелью - куда девать воздух. Рециркуляционная вытяжка с угольным фильтром проще в монтаже, но для премиальной кухни с частым приготовлением она неэффективна: запахи и жир остаются в помещении, оседая на фасадах и потолке. Отвод в магистраль - правильное решение, но требует воздуховода диаметром 150 мм и обратного клапана. Рекомендуем также обзор: «Летняя кухня на террасе в КП «Ла Резиденс»: оборудование и коммуникации без переделок».
В коттедже «Княжье Озеро» есть техническая возможность вывести канал через перекрытие и кровлю - это лучший вариант. Если остров стоит в центре кухни, а не у стены, воздуховод прокладывается в стяжке или в коробе, который потом закрывается плинтусом. Минимальный уклон воздуховода - 2-3 градуса для отвода конденсата, и обязательная теплоизоляция, иначе на стыке с холодным чердаком образуется иней. Рекомендуем также обзор: «Рабочий треугольник на кухне 40+ м²: почему классика ломается и как спроектировать сценарии в Highwood Residence».
Как проверить готовность коммуникаций до монтажа острова?
Проверка занимает один день и включает три обязательных теста. Первый - опрессовка водопровода: давление 8-10 атмосфер в течение 30 минут, падение не более 0,2 атмосферы. Второй - пролив канализации: вылейте ведро воды в каждую точку и убедитесь, что уклон работает, нет застойных зон. Третий - проверка вентиляции: поднесите лист бумаги к вытяжке при включённом двигателе, он должен прилипнуть.
Дополнительно проверьте электрику: прозвоните каждую линию, убедитесь в отсутствии короткого замыкания и правильности фазировки. В домах «Княжье Озеро» часто встречается ошибка, когда розетки на острове подключены к разным фазам - при одновременной работе плиты и чайника это даёт перекос. В практике студии при приёмке скрытых работ в подобных коттеджах именно тест на перекос фаз выявлял до 30% ошибок монтажа, которые потом приходилось исправлять вскрытием пола.
Ошибки, которые дорого обходятся владельцам коттеджей
Первая и самая частая ошибка - отсутствие доступа к запорной арматуре. Краны, фильтры и ревизии должны быть доступны через лючок или съёмную панель, иначе через год придётся демонтировать столешницу. Вторая - экономия на гидроизоляции под островом: даже небольшая протечка в стяжке без гидроизоляции приводит к плесени и разрушению ламината или паркета.
Третья ошибка - неправильный расчёт высоты вытяжки. Для индукционной панели минимальное расстояние до зонта - 65 см, для газовой - 75 см. Если повесить ниже, вытяжка будет мешать готовке; если выше - не захватит пар. И четвёртая - игнорирование слаботочной сети: розетки USB, управление подсветкой и датчики протечки требуют отдельных кабелей, которые прокладываются только до заливки стяжки.
Чек-лист для приёмки инженерных сетей острова
- Проверьте уклон канализации: 2-3 см на метр, труба 50 мм, ревизия в доступном месте
- Опрессуйте водопровод: 8-10 атмосфер, падение не более 0,2 за 30 минут
- Проверьте сечение кабеля для варочной панели: 6 мм² для электроплиты, 4 мм² для индукционной до 7 кВт
- Убедитесь в наличии УЗО на 30 мА на линии острова
- Протестируйте вентиляцию: лист бумаги должен прилипнуть к вытяжке
- Проверьте перекос фаз: розетки острова должны быть на одной фазе
- Зафиксируйте расположение всех кранов и ревизий на фото - пригодится при сервисе
- Убедитесь в наличии гидроизоляции под островом и в зоне мойки
Сравнение решений для вентиляции острова
| Критерий | Рециркуляция | Отвод в магистраль | Отвод через кровлю |
|---|---|---|---|
| Эффективность удаления запахов | Низкая (60-70%) | Высокая (90-95%) | Максимальная (95-100%) |
| Сложность монтажа | Низкая | Средняя | Высокая |
| Стоимость (материалы + работы) | 25-40 тыс. руб. | 80-120 тыс. руб. | 120-200 тыс. руб. |
| Обслуживание | Замена угольного фильтра каждые 3-6 мес. | Чистка воздуховода раз в 2-3 года | Чистка + проверка клапана раз в год |
| Шум при работе | Низкий | Средний | Средний (зависит от длины канала) |
| Риск конденсата | Нет | Средний, нужен уклон | Низкий при правильной теплоизоляции |
Почему вентиляция влияет на сохранность премиальной отделки?
В домах «Княжье Озеро» с высокими потолками и дорогими фасадами из шпона или эмали, влажность и жир - главные враги. При готовке на острове без эффективной вытяжки пар поднимается к потолку, оседает на балках и лепнине, а жир въедается в краску. Через год потолок над островом желтеет, и его приходится перекрашивать - это 100-150 тысяч рублей только за материалы.
Правильная вентиляция - это не только комфорт, но и сохранность инвестиций в отделку. CRI (индекс цветопередачи) освещения над островом тоже важен: при CRI ниже 90 вы не увидите реальный цвет продуктов и не оцените готовность блюда. Поэтому в проекте освещения острова используйте светильники с CRI 95+ и тёплой температурой 3000-3500K - это стандарт для премиальных кухонь.
Какие нормативы и стандарты учитывать при проектировании?
Основной документ - СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий», который регламентирует сечение кабелей и установку УЗО. Для вентиляции действует СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»: производительность вытяжки для кухни - не менее 180 м³/час при непрерывной работе и 400-600 м³/час в пиковом режиме.
Для водоснабжения - СП 30.13330.2020, где указаны минимальные диаметры труб и уклоны канализации. Отдельно учитывайте требования производителя варочной панели: для индукционных моделей Bosch, Miele, Gaggenau часто требуется зазор 50 мм от задней стенки и определённая схема подключения. Нарушение этих требований - причина отказа в гарантийном обслуживании.
Часто задаваемые вопросы
Какие коммуникации нужно подвести к кухонному острову с мойкой и варочной панелью?
Для полноценного острова нужны четыре системы: холодное и горячее водоснабжение, канализация, электрика 220В с отдельной линией на варочную панель и вентиляция. В коттеджах часто добавляют слаботочную сеть для розеток USB и управления подсветкой, включая протокол DALI
Сколько стоит подвести коммуникации к острову в коттедже?
Бюджет на инженерную часть острова в доме уровня «Княжье Озеро» составляет от 180 до 350 тысяч рублей, включая работы и материалы для водоснабжения, канализации, электрики и вентиляции. Точная сумма зависит от длины трасс, типа вентиляции и качества запорной арматуры
Какой уклон и диаметр трубы нужны для канализации на острове?
Для канализации используется труба диаметром 50 мм с уклоном 2-3 см на метр. Если остров находится дальше 3 метров от стояка, диаметр нужно увеличить до 110 мм. Обязательно установите ревизию в доступном месте для прочистки
Какие ошибки чаще всего допускают при монтаже коммуникаций к острову?
Частые ошибки: отсутствие доступа к запорной арматуре, экономия на гидроизоляции под островом, неправильный расчет высоты вытяжки и игнорирование слаботочной сети. Также встречается подключение розеток острова к разным фазам, что вызывает перекос
Как проверить готовность коммуникаций до монтажа острова?
Проверка включает опрессовку водопровода (давление 8-10 атмосфер, падение не более 0,2 за 30 минут), пролив канализации ведром воды, проверку вентиляции листом бумаги и прозвонку электрики. Дополнительно проверьте перекос фаз и зафиксируйте расположение кранов и ревизий на фото
