Скрытое кондиционирование: куда спрятать блоки и как правильно организовать отвод конденсата - на примере ЖК «Ривер Дейл»

Интеграция климатической техники в интерьер бизнес-класса перестала быть вопросом «спрятать или оставить на виду». В ЖК «Ривер Дейл» с его панорамным остеклением и высотой потолков до 3,4 метра скрытая установка внутренних блоков VRF-системы требует инженерного расчёта на стадии планировки, а не во время чистовой отделки. Главные риски связаны не с эстетикой, а с корректным отводом конденсата: ошибка в уклоне дренажной трубы на 1-2 градуса приводит к протечке на натяжной потолок и переделке стяжки. В этом материале разбираем, куда именно прятать блоки в квартирах «Ривер Дейл», как проектировать трассу фреонопровода и почему дренаж в фальшпол через дизайнерские решётки становится стандартом для объектов 2025-2026 годов.

Какие ограничения накладывает конструктив ЖК «Ривер Дейл» на размещение блоков?

Прямой ответ: конструктив «Ривер Дейл» (монолит с кирпичными перегородками и фасадным остеклением) разрешает размещение внутренних блоков только на внутренних стенах и в зоне подоконных ниш, но запрещает штробление несущих колонн и пилонов. Если в квартире бизнес-класса запроектированы колонны с декоративной отделкой, трассу фреонопровода и дренажа ведут в фальшкоробе или в уровне фальшпола, а не в штробе. Перекрытия в доме - пустотные плиты, поэтому прокладка магистралей в толще перекрытия невозможна, что сразу определяет два допустимых сценария: скрытый монтаж в пристенных коробах с выходом на фасад или разводка по потолку с последующим устройством подвесной конструкции.

Для квартир с высотой потолка 3,2-3,4 метра (типовые планировки «Ривер Дейл» бизнес+) допустимо устройство подвесного потолка из ГКЛ на 15-20 см для прокладки трассы. Если высота ограничена 2,7 метра, единственный способ спрятать блок - ниша над дверным проёмом или встроенный шкаф с вентиляционной решёткой. Важно: зазор между корпусом блока и потолком должен быть не менее 10 см для забора воздуха, а расстояние до стены - не менее 15 см, иначе датчик температуры начнёт врать и блок будет работать на переохлаждение.

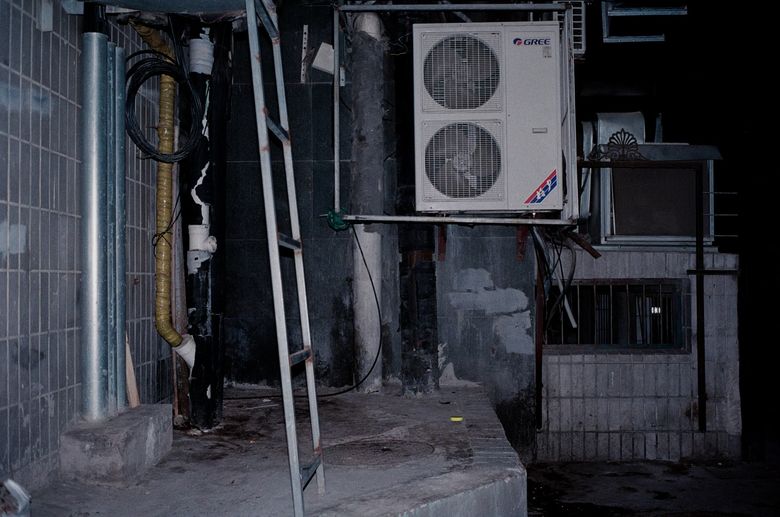

Куда спрятать внутренний блок: ниша, фальшбалка или мебельный короб?

Практика показывает три рабочих места для внутренних блоков в «Ривер Дейл»: ниша над дверным проёмом (требует разворота жалюзи вниз), фальшбалка вдоль стены (имитирует архитектурный элемент) и мебельный короб с решёткой. При выборе ниши над дверью нужно помнить: расстояние от блока до потолка должно быть не менее 10 см, а до двери - не менее 20 см, иначе поток холодного воздуха будет «срезаться» дверным полотном. Фальшбалка - самый дорогой вариант (плюс 30-40 тысяч рублей за погонный метр с подсветкой), но именно он позволяет встроить блок в авторскую потолочную скульптуру, как это делают в премиальных интерьерах.

Мебельный короб - наиболее простой вариант: блок ставится в верхнюю часть шкафа, а фасад закрывается декоративной решёткой с живым сечением не менее 0,2 кв.м. Критично: решётка должна быть именно вентиляционной, а не перфорацией для мебели, иначе блок будет засасывать собственный выхлоп и перегреваться. В «Ривер Дейл» с его видовыми характеристиками чаще выбирают фальшбалку с подсветкой: она не только прячет блок, но и визуально корректирует пропорции помещения.

Как правильно организовать отвод конденсата: уклон, диаметр и защита от протечек

Отвод конденсата - самый ответственный узел скрытого кондиционирования, потому что ошибка здесь не видна до момента запуска системы, а последствия - это переделка чистовой отделки. Дренажная труба должна иметь уклон не менее 3% (3 см на метр) в сторону слива, диаметр - не менее 20 мм для внутренних блоков производительностью до 5 кВт. В «Ривер Дейл» с его высотными этажами важно исключить «гидрозатвор» в трассе: если труба идёт вверх на 15-20 см для обхода балки, конденсат будет застаиваться и вызовет плесень.

Для квартир с фальшполом (стандарт для бизнес+ планировок «Ривер Дейл») дренаж уводится в горизонтальной плоскости под стяжку и выводится в санузел или на лоджию. Обязательное требование - установка дренажного насоса (помпы) для принудительного отвода, если естественный уклон невозможен. Помпа ставится в скрытом доступе: в фальшкоробе или под потолком с ревизионным люком. Рекомендую закладывать в проект не только помпу, но и датчик протечки с электроприводом на шаровом кране: в «Ривер Дейл» с его дорогой отделкой стоимость датчика (5-8 тысяч рублей) несопоставима с риском залива натяжного потолка.

Какие нормативы регулируют скрытую прокладку фреонопровода и дренажа?

Прокладка трасс кондиционирования в жилых помещениях регулируется СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» и СП 73.13330.2016 «Внутренние санитарно-технические системы зданий». Согласно СП 60.13330, трассы хладагента допускается прокладывать скрыто в бороздах, каналах и шахтах, но с обеспечением доступа к разъёмным соединениям и арматуре. Это значит: вальцованные соединения фреонопровода нельзя замуровывать наглухо - необходимо оставить ревизионный люк. В «Ривер Дейл» это особенно актуально, так как стены из кирпича позволяют штробление, но замоноличенный без доступа вальцовочный узел - гарантированная проблема через 2-3 года.

Для дренажа действует требование по уклону: СП 73.13330.2016 устанавливает уклон 0,03 для труб диаметром до 50 мм. Проверять уклон нужно строительным уровнем или лазерным нивелиром, а не «на глаз». В таблице ниже сводим ключевые параметры для авторского надзора.

Почему фальшпол с дизайнерскими решётками решает проблему конденсата в «Ривер Дейл»?

Фальшпол в квартирах «Ривер Дейл» - это не только способ выровнять основание, но и инженерное пространство высотой 12-15 см, куда уходят дренажные трубы и часть фреонопровода. В отличие от штроб в стенах, фальшпол даёт доступ к соединениям: достаточно приподнять панель, чтобы обслужить помпу или прочистить дренаж. Дизайнерские решётки в полу выполняют функцию приточной вентиляции для блока, установленного в мебельном коробе, и одновременно являются точкой выхода конденсата в дренажную систему.

Важный нюанс: решётка в фальшполе должна быть съёмной и иметь размер не менее 300х300 мм, иначе доступ к сифону или помпе будет невозможен без демонтажа покрытия. В «Ривер Дейл» с его тёплыми полами (водяной контур) дренажную трубу нельзя замоноличивать в стяжку без теплоизоляции - конденсат будет нагреваться и вызывать испарение в подпольном пространстве. Оптимальная схема: дренаж в гофре с теплоизоляцией из вспененного полиэтилена, уложенный в штробе фальшпола, с выходом в санузел.

Какие ошибки при скрытом монтаже приводят к переделке ремонта?

Первая и самая дорогая ошибка - монтаж дренажа без уклона в расчёте на то, что помпа «вытянет». Помпа - это принудительный механизм, который работает только при заполнении поддона, и если уклон отрицательный, конденсат будет копиться в трубе и вызывать протечку через стыки. Вторая ошибка - отсутствие теплоизоляции на фреонопроводе: в «Ривер Дейл» с его перепадами температур (жаркое лето, холодные фасады) неизолированная труба даёт конденсат на внешней поверхности, который капает на натяжной потолок. Третья ошибка - установка блока в нишу без доступа к фильтрам: через год эксплуатации фильтр забивается, блок теряет мощность, а для чистки приходится разбирать декоративную конструкцию. См. также: «Система защиты от протечек в квартире премиум-класса: как выбрать и правильно установить - на примере ЖК «Balchug Viewpoint»».

Четвёртая ошибка - экономия на ревизионном люке. Если вальцовочное соединение фреонопровода замуровано, при утечке фреона (а это происходит у 10-15% систем через 3-5 лет) придётся вскрывать стену или потолок. В «Ривер Дейл» с его чистовой отделкой премиум-класса стоимость переделки одного участка потолка начинается от 15 тысяч рублей, поэтому ревизионный люк 200х200 мм в зоне соединений - обязательный пункт сметы. Пятая ошибка - подключение дренажа к канализации без гидрозатвора: запах из канализации будет идти в квартиру через дренажную трубу. См. также: «Центральное кондиционирование в ЖК «Причальный»: проверка работоспособности и установка внешнего блока».

Как встроить воздуховоды в потолочную подсветку и не потерять в эффективности?

Интеграция воздуховодов в авторские потолочные скульптуры с подсветкой - тренд 2025-2026 годов для объектов бизнес+ класса. Технически это возможно, если воздуховод имеет прямоугольное сечение и вписан в фальшбалку, а не круглый гофрированный рукав, который требует больше места. Ключевое ограничение - радиус изгиба: для прямоугольного воздуховода минимальный радиус составляет 1,5 диаметра, иначе падает скорость потока и блок работает с перегрузкой. В «Ривер Дейл» с его высокими потолками фальшбалка с воздуховодом и трековой подсветкой становится архитектурным элементом, а не техническим коробом.

Важно: подсветка не должна нагревать воздуховод. Светодиодные ленты с блоком питания выделяют тепло, и если лента приклеена прямо к воздуховоду, это снижает эффективность кондиционирования на 5-7%. Рекомендуется устанавливать ленту на алюминиевый профиль с зазором 2-3 см от воздуховода. Для управления подсветкой используйте протокол DALI (Digital Addressable Lighting Interface) - он позволяет менять сценарии освещения без переделки проводки, что актуально при авторском надзоре.

Какие параметры проверять при приёмке скрытой системы кондиционирования?

При приёмке скрытой системы в «Ривер Дейл» проверяйте три группы параметров: геометрию трасс, работу дренажа и эффективность воздушного потока. Геометрия: уклон дренажа не менее 3%, толщина теплоизоляции фреонопровода не менее 9 мм, наличие ревизионных люков над вальцовочными соединениями. Работа дренажа: залейте в поддон блока 1-2 литра воды через сервисный порт и убедитесь, что вода уходит в течение 2-3 минут без протечек. Эффективность: замерьте температуру на выходе из блока (должна быть на 10-14 градусов ниже температуры в помещении) и скорость потока анемометром (не менее 2 м/с на расстоянии 1 метра от блока).

Отдельно проверяйте шумоизоляцию: уровень шума скрытого блока не должен превышать 25-30 дБ(А) на минимальной скорости, иначе фальшбалка будет резонировать. В «Ривер Дейл» с его тихими спальнями это критично. Если шум выше, причина - жёсткое крепление блока к перекрытию: нужны виброгасящие подвесы, которые закладываются в проект на стадии монтажа, а не после запуска.

Что учесть при авторском надзоре за монтажом климатической системы?

Авторский надзор за скрытым кондиционированием в «Ривер Дейл» - это не контроль «красиво или нет», а проверка соответствия проектной документации и нормативам. На объектах 2025-2026 годов мы фиксируем расхождения между проектом и фактом в 30-40% случаев: подрядчики «упрощают» трассу, уменьшают уклон дренажа, экономят на теплоизоляции. Поэтому на каждом этапе (монтаж трассы, установка блока, подключение дренажа) необходима фотофиксация и замеры с занесением в акт скрытых работ.

Один из ключевых узлов - проверка герметичности фреонопровода перед заправкой. Подрядчик обязан провести опрессовку азотом до 40 бар с выдержкой 24 часа, но на практике часто ограничиваются 15-20 минутами. В «Ривер Дейл» с его сложной геометрией трасс (длина до 15 метров) это недопустимо: микротрещина в вальцовке проявится через 2-3 месяца, когда отделка уже сдана. Требуйте акт опрессовки с подписью и датой.

Максим Бодров, руководитель студии Heshi Design, комментирует практику скрытого монтажа

«В проектах для «Ривер Дейл» мы всегда закладываем дренажную трассу с запасом по уклону - не 3%, а 4-5%, потому что при чистовой отделке фальшпола возможна просадка на 2-3 мм, и запас нивелирует погрешность. Также фиксируем в смете отдельной строкой ревизионные люки: если клиент отказывается от них ради эстетики, мы предупреждаем о рисках обслуживания. При приёмке проверяем не только уклон, но и качество пайки дренажных соединений - это частая точка отказа, которую невозможно увидеть после закрытия короба».
